Ремкомплект для токарного патрона диаметром 720 миллиметров представляет собой набор сменных деталей, предназначенный для полного восстановления работоспособности и точности зажимного устройства. Комплект включает ключевые компоненты, подверженные интенсивному износу в процессе эксплуатации. Своевременная замена этих элементов позволяет устранить люфты, биение и снижение усилия зажима, которые неизбежно возникают со временем. Использование оригинального ремкомплекта гарантирует возврат патрону первоначальных технических характеристик и продлевает его ресурс.
Ремкомплект для патрона 720мм: основные компоненты набора

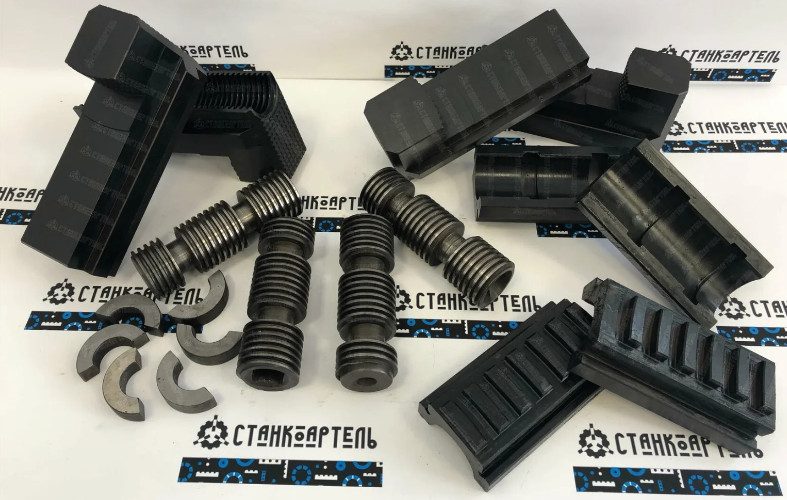

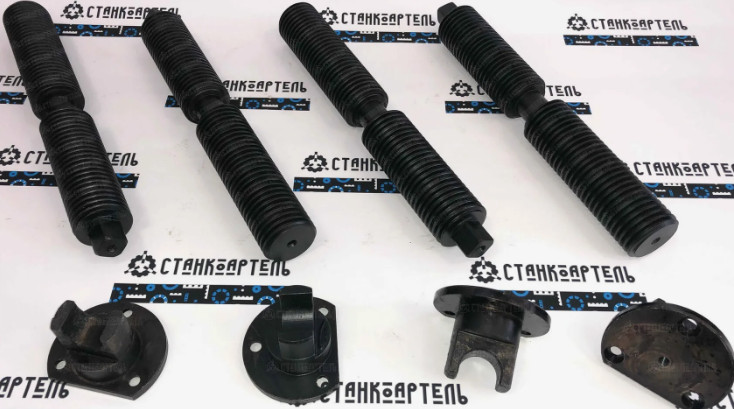

Стандартный ремкомплект включает несколько критически важных деталей.
- Кулачки являются основными зажимными элементами, непосредственно контактирующими с заготовкой.
- Винты служат для крепления кулачков к ползунам и в процессе работы претерпевают значительные сдвиги нагрузки.
- Ползуны или салазки обеспечивают передачу движения от механизма патрона к кулачкам, двигаясь по направляющим.
- Сухари представляют собой переходные элементы, связывающие кулачки с ползунами, и часто имеют сферическую поверхность для самоустановки.
Признаки необходимости замены деталей
О потребности в проведении ремонта свидетельствуют явные признаки износа. Главным симптомом является повышенное биение патрона, которое невозможно устранить стандартной подстройкой. Это указывает на износ направляющих ползунов и самих кулачков.
Ослабление усилия зажима и самопроизвольное разжатие детали под нагрузкой сигнализируют о критическом износе винтов и сухарей. Наличие задиров, сколов и заметных радиальных люфтов при ручном покачивании кулачков также является прямым указанием к замене комплектующих.
Процесс замены
Замена деталей требует соблюдения определенной последовательности действий.
- Первоначально патрон демонтируется со шпинделя станка и полностью разбирается для тщательной очистки от стружки и загрязнений.
- Старые изношенные кулачки, винты, ползуны и сухари патрона ф720мм извлекаются.
- Поступающие в комплекте новые детали устанавливаются на свои места с соблюдением требований к моменту затяжки крепежных винтов.
- После сборки производится проверка плавности хода всех механизмов и опробование патрона на холостом ходу для контроля биения.
Применение оригинальных ремкомплектов или их качественных аналогов является залогом успешного восстановления патрона. Детали, изготовленные из соответствующих марок стали с термообработкой и точным соблюдением геометрии, обеспечивают точное позиционирование и равномерное распределение усилия зажима.
Это напрямую влияет на качество обрабатываемых деталей и безопасность оператора. Регулярное обслуживание с заменой изношенных компонентов является экономически выгодной мерой по сравнению с приобретением нового патрона.
