Трубонарезной станок представляет собой сложный механизм, предназначенный для точной и эффективной обработки труб. Ключевым элементом, обеспечивающим надежную фиксацию заготовки и передачу вращающего момента, является патрон. От его исправности и правильности выбора напрямую зависит качество нарезаемой резьбы, безопасность оператора и производительность всего рабочего процесса. Патроны для трубонарезного станка — понимание устройства и типов патронов необходимо для грамотной эксплуатации оборудования.
Принцип действия
Основная функция патрона – жестко и соосно закрепить трубу или круглый пруток в шпинделе станка. При включении оборудования шпиндель с зажатой заготовкой начинает вращаться, в то время как резьбонарезная головка или резец движется вдоль оси, формируя резьбу.
Патрон должен гарантировать абсолютное отсутствие проскальзывания трубы под нагрузкой, что исключает брак и поломку инструмента. Кроме того, современные патроны обеспечивают быструю смену заготовок, что критически важно для серийного производства.
Патроны для трубонарезного станка: типы
На рынке представлено несколько типов патронов, каждый из которых обладает уникальными особенностями.

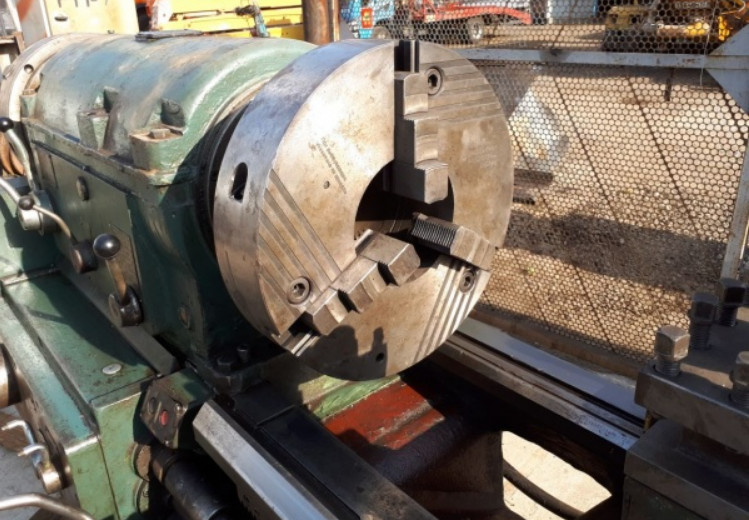

- Самоцентрирующиеся патроны наиболее распространены благодаря своей универсальности. Они оснащены кулачками, которые синхронно перемещаются к центру, обеспечивая точную фиксацию трубы по ее оси.
- Цанговые патроны используют разрезную втулку-цангу, которая равномерно обжимает заготовку, обеспечивая минимальное биение и идеально подходя для труб небольшого диаметра.
- Рычажные патроны, где кулачки сводятся с помощью рычажного механизма, ценятся за исключительную силу зажима и применяются для работы с крупногабаритными трубами.
Критерии грамотного выбора
Во-первых, выбор конкретной модели патрона определяется техническими требованиями к работе. Соответственно, первостепенным параметром является номинальный диаметр, который указывает диапазон типоразмеров труб, с которыми может работать патрон.
Материал изготовления кулачков и корпуса должен обладать высокой прочностью и износостойкостью, обычно для этого применяются закаленные стали.
Конструкция присоединения к шпинделю станка должна быть совместима, распространены варианты с резьбовым соединением или креплением на фланце. Также учитывают тип привода – ручной, пневматический или гидравлический, что влияет на скорость работы.
Обслуживание
Регулярное и правильное техническое обслуживание значительно продлевает срок службы патрона. Необходимо систематически очищать его от стружки, металлической пыли и других загрязнений, которые могут привести к износу движущихся частей и ухудшению точности центрирования.
Поэтому точение кулачков для восстановления их геометрии и замена изношенных компонентов являются стандартными процедурами для поддержания оборудования в идеальном рабочем состоянии. Своевременная смазка трущихся узлов снижает усилие зажима и предотвращает коррозию.
Таким образом, патрон трубонарезного станка – это не просто аксессуар, а высокотехнологичный узел, определяющий возможности трубонарезного станка. Правильный подбор и забота об этом узле являются залогом безупречного результата на протяжении многих лет эксплуатации.
